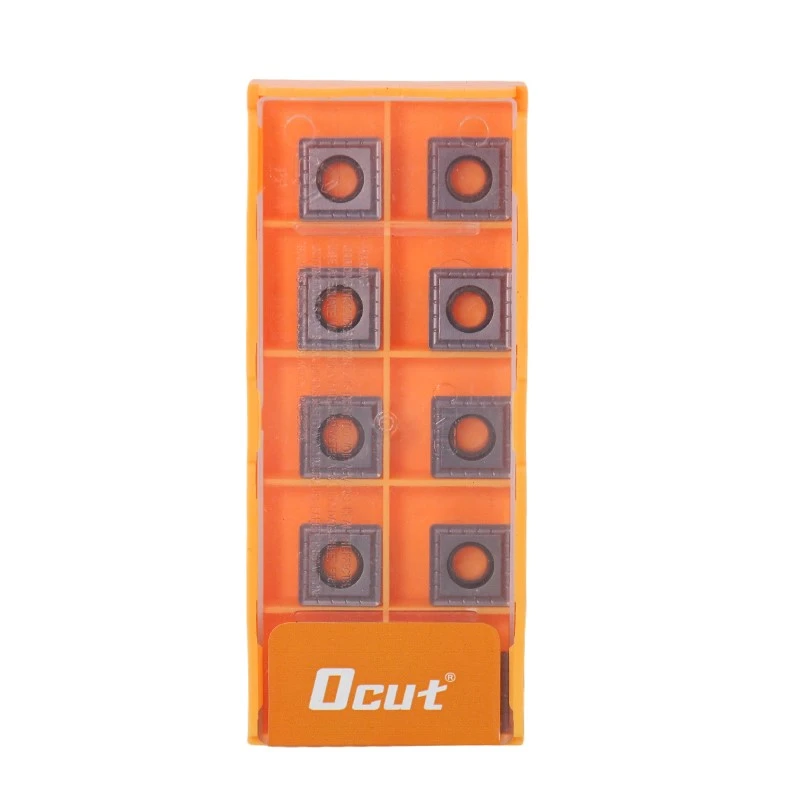

Płytki do gwintowania serii SPGT

Ta seria to kwadratowe płytki wymienne z dodatnim nachyleniem, specjalnie zaprojektowane do szybkiego wiercenia w kształcie litery U-, z czterema niezależnymi użytecznymi narożnikami skrawającymi na jednej płytce, co znacznie zwiększa żywotność i obniża koszty wymiany narzędzia. Wyposażona w centralny otwór montażowy na śrubę, płytkę można mocno zamocować na wymiennych uchwytach wierteł serii TSD, charakteryzujących się stabilną konstrukcją zaciskową i niskimi wibracjami podczas wiercenia z-dużym posuwem. Cztery kompletne końcówki skrawające umożliwiają wielokrotne indeksowanie po zużyciu jednej krawędzi, co skutecznie ogranicza przestoje maszyny spowodowane częstą wymianą płytek. Symetryczny kwadratowy zarys zapewnia stałą precyzję pozycjonowania przy każdym obrocie płytki, zapewniając stabilną dokładność wymiarową otworu w przypadku wiercenia seryjnego.

Seria SPGT-QPM-OP1215 obejmuje cztery główne specyfikacje: SPGT060204, SPGT07T308, SPGT110408 i SPGT140512, pasujące do małych, średnich i dużych wierteł U-o różnych średnicach otworów. Każdy model ma standardowy promień naroża 0,4 mm/0,8 mm i precyzyjnie szlifowane krawędzie tnące, aby zagwarantować jednolite wykończenie powierzchni otworu. Specjalny rowek-łamacza wiórów firmy QPM jest wstępnie-obrobiony maszynowo na powierzchni natarcia, tworząc gładkie i kontrolowane zwijanie się wiórów podczas cięcia. Jest kompatybilny z wierceniem półwykańczającym i zgrubnym stali węglowej, stali stopowej i stali nierdzewnej, spełniając różnorodne wymagania w zakresie obróbki otworów, od małych precyzyjnych otworów po duże, głębokie otwory.

Wszystkie krawędzie skrawające są obrabiane za pomocą zintegrowanego ujemnego fazowania w połączeniu z pogrubionym podłożem z twardego stopu w celu zwiększenia sztywności krawędzi. W porównaniu z płytkami do wiercenia pod niewielkimi obciążeniami, ta seria charakteryzuje się wyjątkową-odpryskami i-wstrząsami, dzięki czemu jest odpowiednia do obróbki przerywanej i wiercenia z dużym posuwem. Powłoka kompozytowa PVD OP1215 charakteryzuje się odpornością na utlenianie w wysokiej temperaturze i niskim współczynnikiem tarcia, skutecznie redukując-narost na powierzchni przedmiotu obrabianego. Zoptymalizowana konstrukcja rowka wiórowego zwiększa przestrzeń odprowadzania wiórów, dopasowując odpowiedni kanał przepływu chłodziwa do szybkiego usuwania wiórów, unikając zakleszczania się wiórów i ścierania płytki podczas obróbki głębokich otworów.
